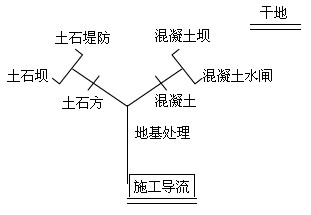

1F412000水利水電工程施工導流

　　1F412010施工導流

　　1F412011掌握導流標準

　　在河流上修建水工建筑物，施工期間往往與通航、筏運、漁業、灌溉或水電站運行等水資源綜合利用的要求發生矛盾。

　　在河流上修建水利水電工程時，為了使水工建筑物能在干地上進行施工，需要用圍堰圍護基坑，并將河水引向預定的泄水通道往下游宣泄，這就是施工導流。

　　一、導流標準－選定導流設計流量的標準。導流設計流量是選擇導流方案、確定導流建筑物的主要依據。

　　導流標準確定：依據：1）導流建筑物級別，2）導流建筑物類型，3）風險度分析

　　二、導流時段－按照導流的各個施工的階段劃分的延續時間。

　　三、導流設計流量

　　依據導流標準、導流時段來確定

　　1．土壩、堆石壩、支墩壩等在洪水來臨前不能完建時，圍堰的導流時段一般以全年為標準，導流設計流量按導流標準選擇相應洪水重現期的最大流量。

　　2．若洪水來臨前壩身能起攔洪作用，則圍堰的導流時段為洪水來臨前的施工時段（枯水期擋水），導流設計流量為該時段內按導流標準選擇相應洪水重現期的最大流量。

　　1F412012掌握施工導流方式

　　一、施工導流的基本方法（分段圍堰法、全段圍堰法）

　　1．分段圍堰法導流（分期導流）

　　1）定義-分段圍堰法導流亦稱分期導流，就是用圍堰將水工建筑物所在的河段分段分期圍護起來的施工方法。河水通過束窄河床、壩體缺口、壩體底孔等下泄。

　　兩段兩期采用較多。

　　2）擋水建筑物-上下游圍堰、縱向圍堰

　　3）泄水建筑物束窄原河床，混凝土壩的壩體預留缺口、壩體底孔，明槽，平原河道低水頭河床徑流電站的廠房等。2011年一級建造師考試成績查詢

　　4）適用流量較大的平原河道或河谷較寬的山區河流上修建混凝土壩樞紐時較為常用。

　　5）工程實例（圖示）

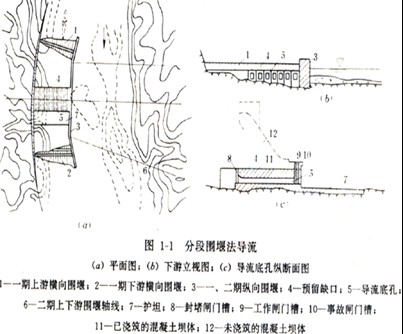

　　分段圍堰法

　　2．全段圍堰法

　　1）定義-在河床主體工程的上下游各建一道攔河圍堰，令河水經河床以外的臨時泄水道或永久泄水建筑物下泄。主體工程完成或接近完成時，將臨時泄水道封堵。（圖示）

　　2）擋水建筑物-上下游圍堰

　　3）與泄水建筑物對應的導流方法

　　A．隧洞導流

　　B．明渠導流

　　C．涵管導流

　　適用于導流流量較小的河流或只擔負枯水期的導流，一般在修筑土壩、堆石壩等工程中采用。

　　隧洞導流

　　隧洞導流是在河岸中開挖隧洞，在基坑的上下游修筑圍堰，河水由隧洞下泄。

　　1．布置

　　1）隧洞進出口應同上下游水流相連，與主河道的交角以30^o為宜；

　　2）隧洞進出口應與上下游圍堰相隔適當距離，一般大于50米；

　　3）導流隧洞應盡可能與永久建筑物相結合。

　　2．適用

　　河谷狹窄的山區河流。

　　3．工程實例

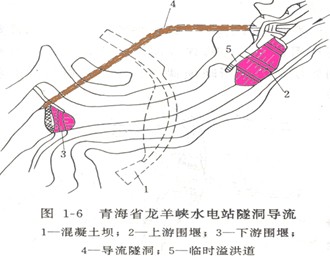

　　龍羊峽水電站導流

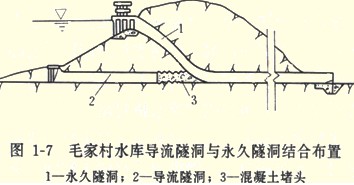

　　毛家村水庫導流

　　明渠導流

　　明渠導流是在河岸上開挖明渠，在基坑的上下游修筑圍堰，河水由明渠下泄。

　　1．布置

　　1）明渠進出口應同上下游水流相連，與主河道的交角以30^o為宜；

　　2）明渠進出口應與上下游圍堰相隔適當距離，一般以50-100米為宜；

　　3）明渠離基坑應有相當距離；

　　4）明渠應盡可能與永久建筑物相結合

　　2．適用

　　岸坡平緩或有一岸具有較寬的臺地、埡口或古河道的地形

　　3．實例

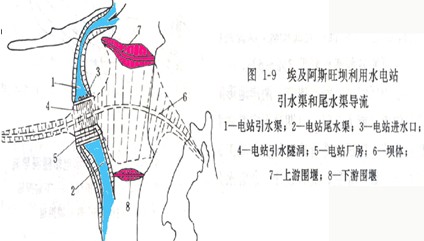

　　阿斯旺水壩導流

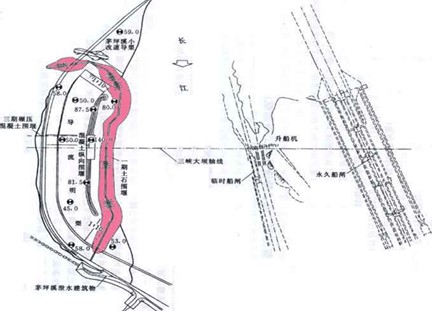

　　三峽一期導流布置圖

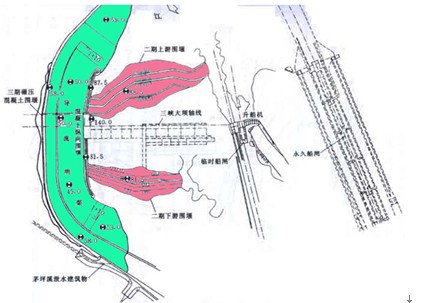

　　三峽二期導流布置圖

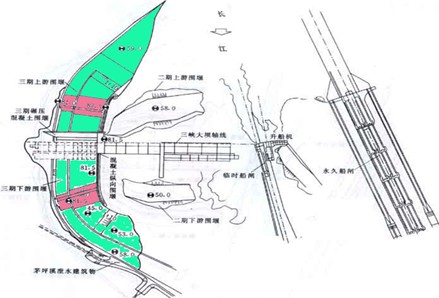

　　三峽三期導流布置圖

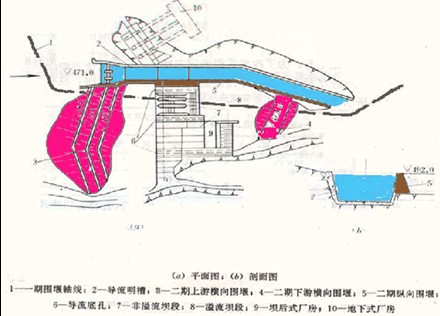

　　龔嘴水電站明渠導流

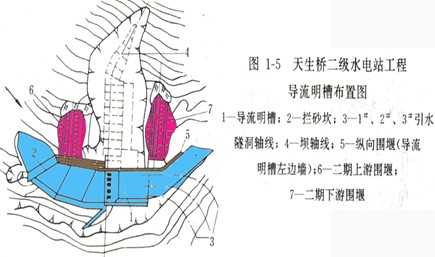

　　天生橋二級水電站導流

　　施工導流的基本方式可分為分段圍堰法導流和全段圍堰法導流兩類。

　　根據不同時期泄水道的特點，分段圍堰法導流中又包括束窄河床導流和通過已建或在建的建筑物導流。

　?。ㄒ唬┦哟矊Я?/p>

　　束窄河床導流通常用于分期導流的前期階段，特別是一期導流。其泄水道是被圍堰束窄后的河床。當河床覆蓋層是深厚的細土粒層時，則束窄河床不可避免地會產生一定的沖刷。對于非通航河道，只要這種沖刷不危及圍堰和河岸的安全，一般都是許可的。

　　（二）通過建筑物導流

　　通過建筑物導流的主要方式包括設置在混凝土壩體中的底孔導流，混凝土壩體上預留缺口導流、梳齒孔導流，平原河道上的低水頭河床式徑流電站可采用廠房導流等。這種導流方式多用于分期導流的后期階段。

　　二、全段圍堰法導流

　?。ㄒ唬┟髑Я?/p>

　　這種施工導流方法一般適用于岸坡平緩或有一岸具有較寬的臺地、埡口或古河道的地形。

　　（二）隧洞導流

　　這種導流方法適用于河谷狹窄、兩岸地形陡峻、山巖堅實的山區河流。

　　（三）涵管導流

　　適用于導流流量較小的河流或只用來擔負枯水期的導流。一般在修筑土壩、堆石壩等工程中采用。涵管通常布置在河岸灘地上，其位置常在枯水位以上，這樣可在枯水期不修圍堰或只修小圍堰而先將涵管筑好，然后再修上、下游斷流圍堰，將河水經涵管下泄。
