2014年造價案例分析:管道計量與計價

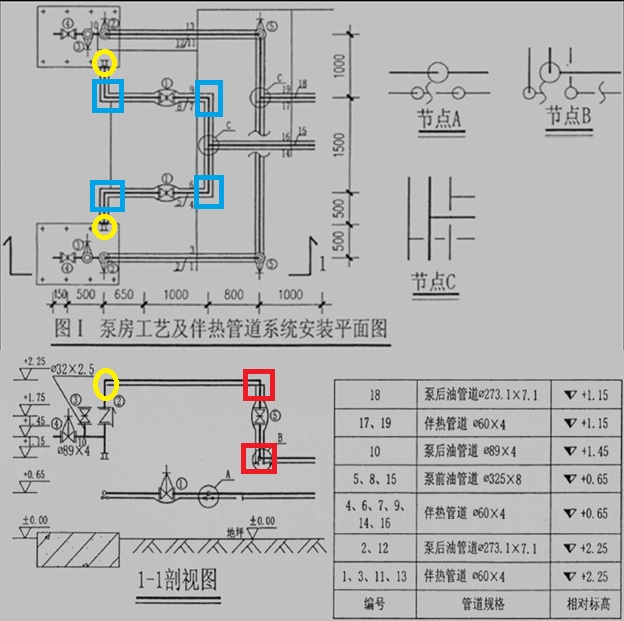

下圖是2014年造價案例分析,管道計量與計價的圖示,本題的疑難點有兩處,當然都集中在算量比較麻煩的伴熱管這里。求解本題需求得出伴熱管的長度,以及伴熱管的彎頭數量。
首先是伴熱管長度部分:
水平面內的長度比較好理解,關鍵是立管部分,我們可以通過1-1斷面圖發現,近泵部分是沒有伴熱立管的,我們計算出的2.25-1.15就是遠泵端的伴熱立管長度。
從工藝上講,伴熱管可以完整的伴隨主管部分,也可以不完整伴隨,例如本題,伴熱管在近泵端就沒有再做垂直的立管部分,這樣也是合理的。
然后是彎頭部分:
上圖中,藍色方框內均有兩個彎頭,紅色方框內均有兩個彎頭,這些均能直接在平面、立面圖中讀取。
關鍵是黃圈中的彎頭數量。從工藝上說,伴熱管應當是循環式的,伴隨主管的兩條伴熱管應當在端部形成U型循環。
我們可以看到:1和3,4和6,11和13,14和16號伴熱管,形成了四個循環,即黃圈位置。也就是形成了四個U型。我們可以理解,四個U型部分,每一個U型需要兩個彎頭,故黃圈部分還應需要八個彎頭。
