　　【多選題】

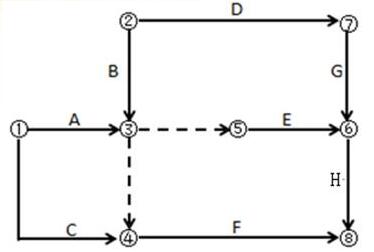

　　某工作雙代號網絡計劃如下圖所示，存在的繪圖錯誤有（?。?/p>

　　A.多個起點節點

　　B.多個終點節點

　　C.存在循環回路

　　D.節點編號有誤

　　E.有多余虛工作

查看答案解析

　　【正確答案】ADE

　　【答案解析】本題考查的是網絡圖的繪制。選項A正確，①、②節點均為開始節點；選項D正確，G工作的開始節點編號大于結束節點編號，節點編號有誤；選項E正確，③→⑤工作為多余虛工作。參見教材P118.
