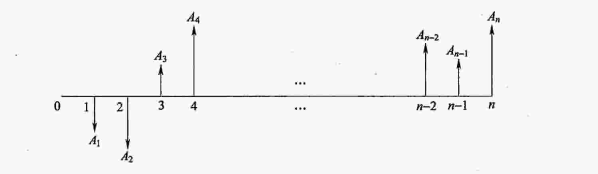

　　現金流量圖是一種反映經濟系統資金運動狀態的圖式，運用現金流量圖可以形象、直觀地表示現金流量的三要素：大小（資金數額）方向（資金流入或流出）和作用點（資金流入或流出的時間點），如圖所示。

　　現金流量圖的繪制規則如下：

　　（1）橫軸為時間軸，0表示時間序列的起點，n表示時間序列的終點。軸上每一間隔表示一個時間單位（計息周期），一般可取年、半年、季或月等，整個橫軸表示系統的壽命周期。

　?。?）與橫軸相連的垂直箭線代表不同時點的現金流入或現金流出。在橫軸上方的箭線表示現金流入；在橫軸下方的箭線表示現金流出。

　?。?）垂直箭線的長度要能適當體現各時點現金流量的大小，并在各箭線上方（或下方）注明其現金流量的數值。

　?。?）垂直箭線與時間軸的交點為現金流量發生的時點（作用點）
