    2020年一級造價師管理第三章第五節知識點2:網絡計劃時間參數計算

    2020-01-14 16:43 來源:建設工程教育網
    打印
    字體:

      2020年一級造價師考試要慢慢來,現在離考試時間還多,大家不妨放松心態,一點一點的復習,多多積累知識,今天為大家?guī)?lái)了2020年一級造價師管理第三章第五節知識點2:網絡計劃時間參數的計算。希望對各位有所幫助。

      知識點2:網絡計劃時間參數的計算

      一、時間參數的基本概念

      (一)工作持續時間和工期

      1.工作的持續時間(Di-j):一項工作從開始到完成的時間。

      2.工期。泛指完成一項任務所需要的時間。有以下三種:

      計算工期根據網絡計劃時間參數計算而得到的工期,用Tc表示

      要求工期任務委托人所提出的指令性工期,用Tr表示

      計劃工期根據要求工期和計算工期所確定的作為實施目標的工期Tp

     ?、佼?dāng)已規定了要求工期時,計劃工期不應超過要求工期,即:

      Tp≤Tr

      ②當未規定要求工期時,可令計劃工期等于計算工期,即:

      Tp=Tc

      (二)工作的六個時間參數

      1.最早開始時間和最早完成時間。ES、EF

      2.最遲開始時間和最遲完成時間。LS、LF

      3.總時差和自由時差。

      工作的總時差是指在不影響總工期的前提下,本工作可以利用的機動時間。用TF表示。(LF-EF=LS-ES)

      工作的自由時差是指在不影響其緊后工作最早開始時間的前提下,本工作可利用的機動時間。用FF表示。(緊后工作ES最小-該工作EF)

      從總時差和自由時差的定義可知,對于同一項工作而言,自由時差不會超過總時差。當工作的總時差為零時,其自由時差必然為零。

      【注意1】在網絡計劃的執行過程中,工作的自由時差是該工作可以自由使用的時間。

      【注意2】但是,如果利用某項工作的總時差,則有可能使該工作后續工作的總時差減小。

      (三)節點最早時間和最遲時間

      1.節點最早時間

      在雙代號網絡計劃中,以該節點為開始節點的各項工作的最早開始時間。節點i的最早時間用ETi表示。

      2.節點最遲時間

      在雙代號網絡計劃中,以該節點為完成節點的各項工作的最遲完成時間。節點j的最遲時間用LTj表示。

      (四)相鄰兩項工作之間的時間間隔

      相鄰兩項工作之間的時間間隔是指本工作的最早完成時間與其緊后工作最早開始時間之間可能存在的差值。工作i與工作j之間的時間間隔用LAGi,j表示。

      二、雙代號網絡計劃時間參數的計算方法

      (一)按工作計算法

    圖片36

    圖片37

    圖片38

      (1)計算工作的最早開始時間和最早完成時間。

      應從網絡計劃的起點節點開始,順著箭線方向依次進行。其它工作的最早開始時間應等于其緊前工作最早完成時間的最大值。

    圖片39

      (1)計算工作的最早開始時間和最早完成時間。

      網絡計劃的計算工期應等于以網絡計劃終點節點為完成節點的工作的最早完成時間的最大值。

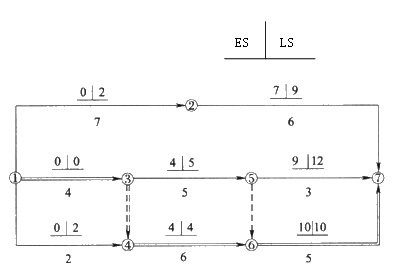

      (2)計算工作的最遲完成時間和最遲開始時間。

      工作最遲完成時間和最遲開始時間的計算應從網絡計劃的終點節點開始,逆著箭線方向依次進行。

      1)以網絡計劃終點節點為完成節點的工作,其最遲完成時間等于網絡計劃的計劃工期;

      2)其它工作的最遲完成時間應等于其緊后工作最遲開始時間的最小值。

    圖片40

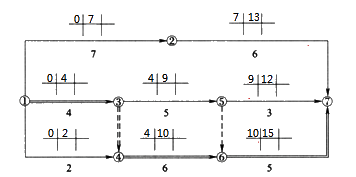

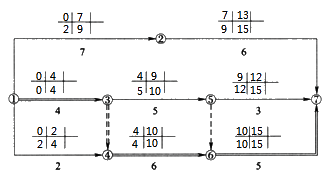

      (3)計算工作的總時差。等于該工作最遲完成時間與最早完成時間之差,或該工作最遲開始時間與最早開始時間之差。

    圖片41

      (4)計算工作的自由時差。1)對于有緊后工作的工作,等于本工作之緊后工作最早開始時間減本工作最早完成時間所得之差的最小值。 2)對于無緊后工作的工作,其自由時差等于計劃工期與本工作最早完成時間之差。

    圖片42

      【提示】對于網絡計劃中以終點節點為完成節點的工作,其自由時差與總時差相等。此外,由于工作的自由時差是其總時差的構成部分,所以,當工作的總時差為零時,其自由時差必然為零,可不必進行專門計算。

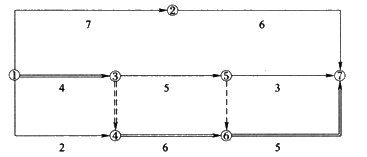

      (5)確定關鍵工作和關鍵線路。在網絡計劃中,總時差最小的工作為關鍵工作。特別地,當網絡計劃的計劃工期等于計算工期時,總時差為零的工作就是關鍵工作。

      找出關鍵工作之后,將這些關鍵工作首尾相連,便構成從起點節點到終點節點的通路,位于該通路上各項工作的持續時間總和最大,這條通路就是關鍵線路。在關鍵線路上可能有虛工作存在。

      在關鍵線路法中,關鍵線路上各項工作的持續時間總和應等于網絡計劃的計算工期,這一特點也是判別關鍵線路是否正確的準則。

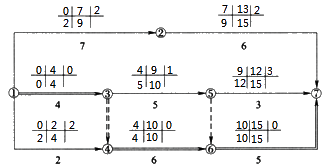

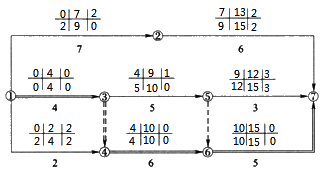

      二時標注法

    圖片43

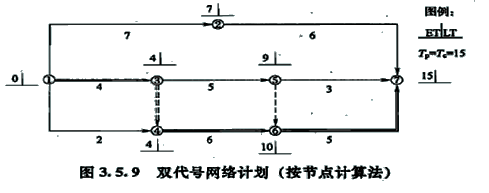

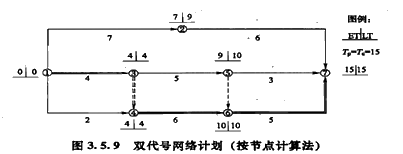

      (二)按節點計算法

    圖片44

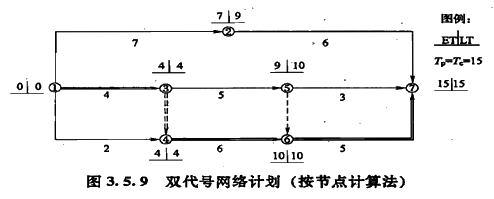

      【步驟1】節點最早時間:起始節點通常規定為零;其他節點為箭尾節點的最早時間加上工作持續時間,取最大值。(從左向右)

    圖片45

      【步驟2】計算工期:等于最后一個節點的最早時間。

      【步驟3】節點最遲時間:終點節點最遲時間為計劃工期;其他節點為箭頭節點的最遲時間減去工作持續時間,取最小值。(從右向左)

    圖片46

      【步驟4】最早工作時間:起點節點的最早時間。最早完工時間等于最早時間加上工作持續時間。

      【步驟5】最遲工作時間:終點節點的最遲完成時間。最遲工作時間等于最遲完成時間減去工作持續時間。

    圖片47

      在雙代號網絡計劃中,關鍵線路上的節點稱為關鍵節點。關鍵工作兩端的節點必為關鍵節點,但兩端為關鍵節點的工作不一定是關鍵工作。關鍵節點的最遲時間與最早時間的差值最小。特別是,當網絡計劃的計劃工期等于計算工期時,關鍵節點的最早時間與最遲時間必然相等。關鍵節點必然處在關鍵線路上,但由關鍵節點組成的線路不一定是關鍵線路。

      對于關鍵節點組成的工作而言,如果滿足節點最早時間加上持續時間,等于節點最遲時間,那么該工作為關鍵工作。否則,該工作就不是關鍵工作,關鍵線路也就不會從此處通過。

      【例題·單選題】某工程雙代號網絡計劃如下圖所示,其中關鍵線路有( )條。

    圖片48

      A.1

      B.2

      C.3

      D.4

      『正確答案』D

      『答案解析』本題考查的是關鍵線路的確定。關鍵線路為:①→⑤→⑦、①→②→④→⑤→⑦、①→②→④→⑥→⑦和①→③→⑥→⑦。參見教材P128。

      【例題·單選題】已知某工作總時差為8天,最遲完成時間為第16天,最早開始時間為第7天,則該工作的持續時間為( )。

      A.8天

      B.7天

      C.4天

      D.1天

      『正確答案』D

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。工作的總時差等于該工作最遲完成時間與最早完成時間之差,或該工作最遲開始時間與最早開始時間之差。TF=LF-EF,EF=LF-TF=16-8=8(天),D=EF-ES=8-7=1(天)。參見教材P125。

      【例題·單選題】在某工程雙代號網絡計劃中,工作N的最早開始時間和最遲開始時間分別為第20天和第25天,其持續時間為9天。該工作有兩項緊后工作,它們的最早開始時間分別為第32天和第34天,則工作N的總時差和自由時差分別為( )天。

      A.3和0

      B.3和2

      C.5和0

      D.5和3

      『正確答案』D

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。自由時差的計算:(1)對于有緊后工作的工作,其自由時差等于本工作之緊后工作最早開始時間減本工作最早完成時間所得之差的最小值;(2)對于無緊后工作的工作,也就是以網絡計劃終點節點為完成節點的工作,其自由時差等于計劃工期與本工作最早完成時間之差。TF=LS-ES=25-20=5(天),F(xiàn)F=min{32-(20+9),34-(20+9)}=3(天)。參見教材P125。

      【2018試題·單選題】某工程網絡計劃中,工作M有兩項緊后工作,最早開始時間分別為12和13。工作M的最早開始時間為8,持續時間為3,則工作M的自由時差為( )。

      A.1

      B.2

      C.3

      D.4

      『正確答案』A

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。工作的自由時差是指不影響其緊后工作最早開始時間的前提下,本工作可以利用的機動時間。M最早開始為8,持續時間為3,所以M最早結束時間為8+3=11。FFM=min{12-11=1;13-11=2}=1。參見教材P123。

      【例題·多選題】某工程雙代號網絡計劃如下圖所示,圖中已標出每項工作的最早開始時間和最遲開始時間,該計劃表明( )。

    圖片49

      A.工作2-4的總時差為零

      B.工作2-5的自由時差為2

      C.工作1-3的自由時差為零

      D.工作6-7為關鍵工作

      E.工作3-6的自由時差為3

      『正確答案』ABC

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。工作6-7總時差為1,為非關鍵工作;工作3-6的自由時差為2。參見教材P125。

      【例題·多選題】 某工程雙代號網絡計劃如下圖所示,圖中已標出各項工作的最早開始時間和最遲開始時間,該計劃表明( )。

    圖片50

      A.工作1-3的自由時差為零

      B.工作2-4的自由時差為2

      C.工作2-5為關鍵工作

      D.工作3-5的總時差為零

      E.工作4-6的總時差為2

      『正確答案』ACDE

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。工作2-4的自由時差=6-(4+2)=0。參見教材P125。

      (三)標號法

      快速計算工期和關鍵線路的方法。

      【2014試題·單選題】某工程雙代號網絡計劃如下圖所示,其中關鍵線路有( )條。

    圖片51

      A.2

      B.3

      C.4

      D.5

      『正確答案』B

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。關鍵線路有三條,分別為:①→④→⑥→⑧;①→②→③→⑤→⑥→⑧;①→②→⑦→⑧。參見教材P129。

      【例題·單選題】在某工程雙代號網絡計劃中,如果以某關鍵節點為完成節點的工作有3項,則該3項工作( )。

      A.全部為關鍵工作

      B.至少有一項為關鍵工作

      C.自由時差相等

      D.總時差相等

      『正確答案』B

      『答案解析』本題考查的是雙代號網絡計劃時間參數的計算方法。以關鍵節點為完成節點的工作中至少有一項為關鍵工作。參見教材P128。

      二、單代號網絡計劃時間參數的計算方法

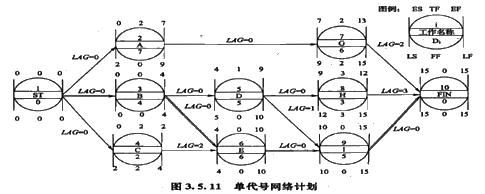

    圖片52

      單代號網絡計劃與雙代號網絡計劃只是表現形式不同,它們所表達的內容則完全一樣。

      【步驟1】最早開始時間:起始工作通常規定為零;從左向右予以推算。

      【步驟2】時間間隔:緊后工作的最早開始時間減去本工作的最早完成時間。

      【步驟3】關鍵線路:自始至終工作間隔時間等于零的線路為關鍵線路,關鍵線路上的工作為關鍵工作。

      【步驟4】總時差:從右向左遞推計算。網絡計劃終點節點所代表的工作的總時差應等于計劃工期與計算工期之差,一般為零。其它工作的總時差應等于本工作與其各緊后工作之間的時間間隔加該緊后工作的總時差所得之和的最小值。

      【步驟5】最遲開始(完成)時間:最早開始(完成)時間加上總時差即可。

      【步驟6】自由時差:網絡計劃終點節點所代表的工作的自由時差等于計劃工期與本工作的最早完成時間之差。其它工作的自由時差等于本工作與其緊后工作之間時間間隔的最小值。

      【2018試題·單選題】工程網絡計劃中,對關鍵線路描述正確的是( )。

      A.雙代號網絡計劃中由關鍵節點組成

      B.單代號網絡計劃中時間間隔均為零

      C.雙代號時標網絡計劃中無虛工作

      D.單代號網絡計劃中由關鍵工作組成

      『正確答案』B

      『答案解析』本題考查的是單代號網絡計劃時間參數的計算方法。單代號網絡計劃的關鍵線路:(1)利用關鍵工作確定關鍵線路??倳r(shí)差最小的工作為關鍵工作。將這些關鍵工作相連,并保證相鄰兩項關鍵工作之間的時間間隔為零而構成的線路就是關鍵線路。(2)利用相鄰兩項工作之間的時間間隔確定關鍵線路。從網絡計劃的終點節點開始,逆著箭線方向依次找出相鄰兩項工作之間的時間間隔為零的線路就是關鍵線路,所以選項B描述正確。參見教材P131。
