3．常用混凝土外加劑

　?。?）減水劑。混凝土減水劑是指在保持混凝土坍落度基本相同的條件下，具有減水增強(qiáng)作用的外加劑。

　　1）混凝土摻入減水劑的技術(shù)經(jīng)濟(jì)效果：

　?、俦３痔涠炔蛔儯瑩綔p水劑可降低單位混凝土用水量5％～25％，提高混凝土早期強(qiáng)度，同時(shí)改善混凝土的密實(shí)度，提高耐久性。

　?、诒３钟盟坎蛔?，摻減水劑可增大混凝土坍落度10～20cm，能滿(mǎn)足泵送混凝土的施工要求。

　　③保持強(qiáng)度不變，摻減水劑可節(jié)約水泥用量5％～20％。

　　2）減水劑常用品種主要有：

　?、倨胀ㄐ蜏p水劑木質(zhì)素磺酸鹽類(lèi)，如木質(zhì)素磺酸鈣（簡(jiǎn)稱(chēng)木鈣粉、M型），適宜摻量為水泥質(zhì)量的0．2％～0．3％，在保持坍落度不變時(shí)，減水率為10％～15％。在相同強(qiáng)度和流動(dòng)性要求下，節(jié)約水泥10％左右。

　?、诟咝p水劑，如NNO減水劑，摻入NNO的混凝土，其耐久性、抗硫酸鹽、抗?jié)B、抗鋼筋銹蝕等均優(yōu)于一般普通混凝土。適宜摻量為水泥質(zhì)量的1％左右，在保持坍落度不變時(shí)，減水率為14％～18％。一般3d可提高混凝土強(qiáng)度60％，28d可提高30％左右。在保持相同混凝土強(qiáng)度和流動(dòng)忭的要求下，可節(jié)約水泥15％左右。

　?。?）早強(qiáng)劑。混凝土早強(qiáng)劑是指能提高混凝土早期強(qiáng)度，并對(duì)后期強(qiáng)度無(wú)顯著影響的外加劑。若外加劑兼有早強(qiáng)和減水作用則稱(chēng)為早強(qiáng)減水劑。

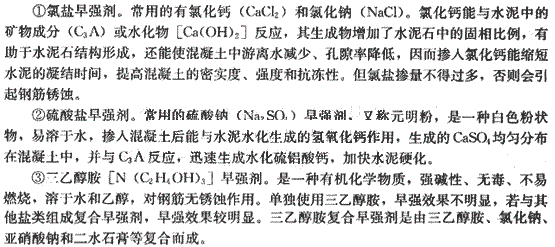

　　早強(qiáng)劑多用于搶修工程和冬季施工的混凝土。目前常用的早強(qiáng)劑有：氯鹽、硫酸鹽、三乙醇胺和以它們?yōu)榛A(chǔ)的復(fù)合早強(qiáng)劑。
