2．混凝土澆筑方法

　　為了使混凝土能振搗密實，同時，為了保證在下層混凝土初凝之前將上一層混凝土澆筑完畢，應(yīng)采用分層澆筑和連續(xù)澆筑方法進(jìn)行混凝土澆筑。

　?。?）梁、板、柱、墻的澆筑。在每一施工層中，應(yīng)先澆筑柱或墻。在每一施工段中的柱或墻應(yīng)連續(xù)澆筑到頂。每排柱子由外向內(nèi)對稱順序進(jìn)行澆筑，以防柱子模板連續(xù)受側(cè)推力而傾斜。柱、墻澆筑完畢后應(yīng)停歇1～1.5h，使混凝土拌和物獲得初步沉實后，再澆筑梁、板混凝土。

　　梁和板一般同時澆筑，從一端開始向前推進(jìn)。當(dāng)梁高大于1m時，才允許將梁單獨澆筑，此時的施工縫留在樓板板面下20～30mm處。

　?。?）大體積混凝土結(jié)構(gòu)澆筑。大體積混凝土結(jié)構(gòu)由于承受的荷載大，整體性要求高，往往不允許留設(shè)施工縫，要求一次連續(xù)澆筑完畢。另外，大體積混凝土結(jié)構(gòu)在澆筑后，水泥水化熱量大而且聚積在內(nèi)部不易散發(fā)，澆筑初期混凝土內(nèi)部溫度顯著升高，而表面散熱較快，這樣形成較大的內(nèi)外溫差，混凝土內(nèi)部產(chǎn)生壓應(yīng)力，而表面產(chǎn)生拉應(yīng)力，如溫差過大（20℃～30℃），則混凝土表面會產(chǎn)生裂縫。在澆筑后期，當(dāng)混凝土內(nèi)部逐漸散熱冷卻產(chǎn)生收縮時，由于受到基底或已澆筑的混凝土的約束，接觸處將產(chǎn)生很大的拉應(yīng)力，當(dāng)拉應(yīng)力超過混凝土當(dāng)時齡期的極限抗拉強度時，便會產(chǎn)生裂縫，甚至貫穿整個混凝土斷面，由此帶來嚴(yán)重的危害。

　　要防止大體積混凝土結(jié)構(gòu)澆筑后產(chǎn)生裂縫，就要降低混凝土的溫度應(yīng)力，這就必須減少澆筑后混凝土的內(nèi)外溫差，不宜超過25℃。為此應(yīng)采取相應(yīng)的措施有：應(yīng)優(yōu)先選用水化熱低的水泥；在滿足設(shè)計強度要求的前提下，盡可能減少水泥用量；摻入適量的粉煤灰（粉煤灰的摻量一般以15％～25％為宜）；降低澆筑速度和減小澆筑層厚度；采取蓄水法或覆蓋法進(jìn)行人工降溫措施；必要時經(jīng)過計算和取得設(shè)計單位同意后可留后澆帶或施工縫且分層分段澆筑。

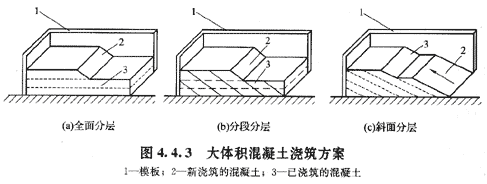

　　大體積混凝土結(jié)構(gòu)的澆筑方案，一般分為全面分層、分段分層和斜面分層三種（圖4.4.3）全面分層法要求的混凝土澆筑強度較大，斜面分層法混凝土澆筑強度較小，施工中可根據(jù)結(jié)構(gòu)物的具體尺寸、搗實方法和混凝土供應(yīng)能力，認(rèn)真選擇澆筑方案。目前應(yīng)用較多的是斜面分層法。
