1、工程概況

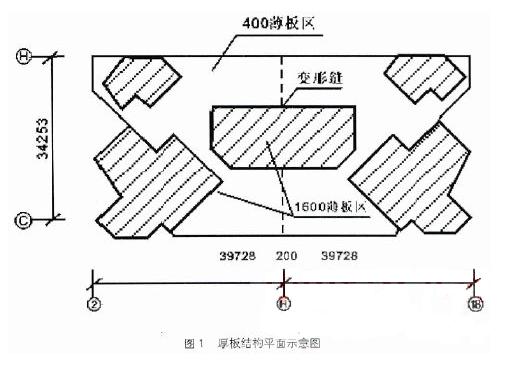

　　本商住樓工程為框支剪力墻結構形式的高層建筑，3層以下為大空間商場，3層以上是剪力墻結構的住宅樓，第3層為厚板式結構轉換層，其結構平面（見圖1）。

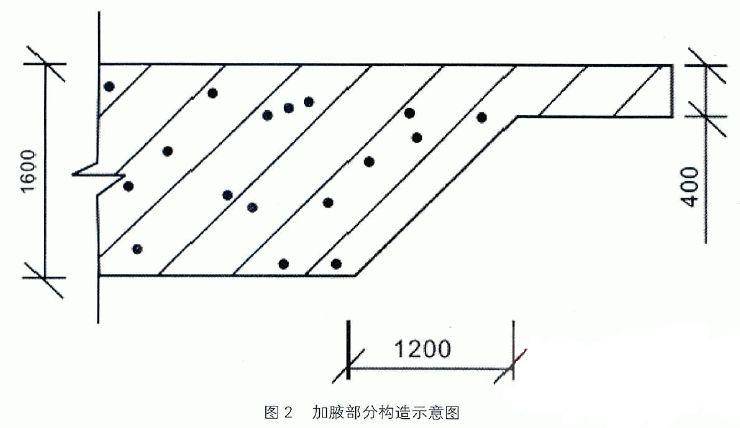

　　整個上部住宅結構的荷載均通過第3層1.6m厚板結構轉換層傳遞給下層柱，設計時考慮除1.6m厚板區域外，其余板厚為400mm，在厚、薄板交接處，增加了1200mm寬的加腋構造（見圖2）本工程1層凈高為5.02m，2層凈高為4.35m。2層為室內汽車庫，樓面板厚度為180mm，該層設計活荷載為10kN/m²。

　　2、厚板結構轉換層的結構設計

　　2.1結構布置

　　本工程1～2層為大空間商場，3層以上為高層住宅，且上下柱網軸線無法對齊。如采用梁式轉換，則轉換的次數較多而采用厚板結構轉換層，結構布置較為簡單，在六度抗震設防時，規范也是允許使用的。這樣較好地解決了“建筑功能”和“結構布置”之間的矛盾，解決了上部結構荷載的有效下傳問題。

　　2.2厚板結構轉換層設計中的有關問題

　　2.2.1本工程由SATWE主算，并由PMSAP校核。但對于厚板受力復雜部位，宜由ANSYS進行應力校核是比較合適的。

　　2.2.2本工程對結構抗震設計進行了較為嚴格的控制，要求“轉換層”上、下結構之等效側向剛度比應接近于1（實際計算X向?yàn)?.98，Y向?yàn)?.12）。

　　2.2.3為有效地將水平地震作用傳遞給豎向構件，本工程將轉換層上、下各一層的樓板作加厚至150mm。

　　2.3厚板結構轉換層設計中的相應構造措施

　　2.3.1為改善板的受力，本工程在框支柱之間及剪力墻之下的板中加設暗梁，作為第二道受力防線，并在板中間設置抗收縮構造鋼筋。

　　2.3.2為防止轉換層板端沿厚度方向產生層狀水平裂縫，在板外周邊配置雙向鋼筋骨架進行加強。

　　2.3.3考慮到厚、薄板板厚之間差異，在厚板與薄板交匯處采用加腋過渡，并設一定配筋。

　　2.4厚板結構轉換層的設計中尚應注意的問題

　　除規范規定范圍要求的安全性之外，當厚板澆筑為高溫季節時，必須注意實際的溫度應力；冬季應非常注意溫度收縮應力產生之效果，除施工質量應有所保證之外，尚宜對厚板四周采用保溫、隔熱措施。

　　3、厚板結構轉換層的施工技術

　　根據本工程特點，混凝土澆筑以變形縫為界分段組織流水，采用混凝土一次澆筑的方案進行施工。

　　3.1模板支撐體系

　　3.1.1板底模板支撐的設計

　　3.1.1.1荷載取值：

　　荷載折減系數k�。�0.9

　　用于強度驗算荷載值為：47.06kN/m²

　　用于撓度驗算荷載值為：43.91KN/m²

　　3.1.1.2模板驗算

　　（12mm厚竹膠合板模板，按3跨連續梁計算）

　　M＝56946N/mm，σ=2.37N/mm²≤fm=20N/mm²

　　3.1.1.3小楞驗算

　�。ㄐ±悴捎�φ48×35mm鋼管，按簡支梁計算）

　　抗彎強度驗算M＝371875N.mm；σ=73.20N/mm²≤fm=205N/mm²；撓度驗算W＝0.28mm≤[W]=1.1mm。

　　3.1.1.4大楞驗算

　�。ù罄悴捎�φ48×35mm鋼管，按3跨連續梁計算）

　　抗彎強度驗算M＝743749N/mm，σ=146.410N/m²≤fm=205N/mm²；撓度驗算W＝0.57mm≤[W]=1.1mm。

　　3.1.1.5鋼管立柱驗算

　　N＝14.99kN，σ=70.64N/m²≤fm=205N/mm²

　　3.1.2支撐體系配置

　　結構轉換層模板采用12mm厚竹膠合模板，支撐采用三層連續性支撐，整個排架體系均采用φ48×35mm鋼管與扣件搭成排架，立桿采用定尺鋼管通過排架支撐設計，確定厚板區域及加腋部位地下室頂板、2層、3層的立桿間距均為550mm×550mm，同時應設掃地桿、縱向橫向水平桿和剪刀撐，水平桿的步距控制在1.50m以內薄板區域支撐排架立桿間距為700mm。并按計算要求在加腋部位設置斜撐，與厚板區支撐連成排架體系。

　　3.1.3底模支撐系統

　　三層排架支撐體系支撐時，為保證鋼管處于軸心受壓狀態下受力，在排架頂端與底部配有頂托和底座，通過對頂托和底座支撐部分長度調節保證立桿體系全部采用對接連接，確保軸心受壓，保證立桿承載能力。

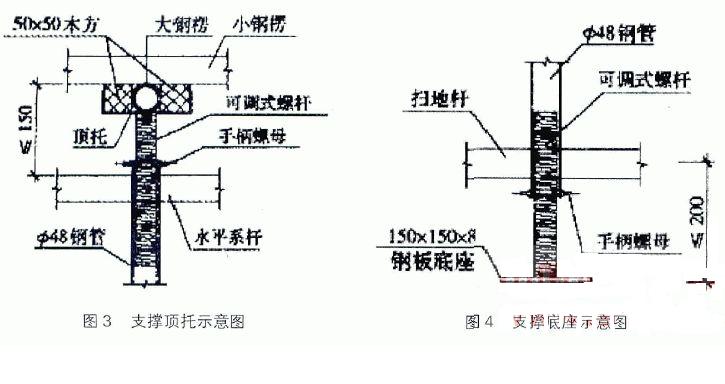

　　本工程采用的立桿頂托寬度為150mm，在頂托內兩側布置2根50mm×50mm的木方，鋼管大楞正好布置在木方中間被卡緊，頂托與豎向鋼管連接后外露部分距離應嚴格控制在150mm之內（見圖3）。

　　每根立桿下均設置底座，底座安裝在立桿根部，防止立桿下沉，并將上部荷載分散傳遞給下層樓面。底座采用腳手架上使用的可調墊座，由150mm×150mm×8mm鋼板、立桿管、可調式螺桿、手柄螺母等組成，墊座與豎向鋼管連接外露部分距離應控制在200m之內（見圖4）。

　　為增強整個鋼管排架體系側向剛度，要求水平桿與框架柱抱緊，或與剪力墻抵緊，使整個排架體系與結構相連，同時在架體中部設置一道水平剪刀撐，加強整個排架支撐體系的穩定性。

　　3.1.4下層模板支撐系統

　　由于轉換層結構模板支撐的荷載較大，3層排架體系立桿所承受的荷載，對2層結構以及地下室頂板的支撐系統的影響可簡化為均布荷載計算，以3層樓面中間最大的一塊厚板為計算區域，共需要1500根左右立桿，面積約為470m²。本工程2層樓面排架體系計算時，考慮到2層樓面設計時活荷載為10kN/m²，計算時應按47.85-10＝37.85kN/m²折減，通過計算，2層結構自身強度不能滿足要求，2層結構模板支撐必須予以保留，并按每根立桿承受13.767Kn以上荷載設置支撐系統。本工程實際施工中保留了2層及地下室頂板結構的模板支撐，并按3層轉換層結構模板支撐立桿的間距設置支撐系統。

　　3.1.5側向模板支撐

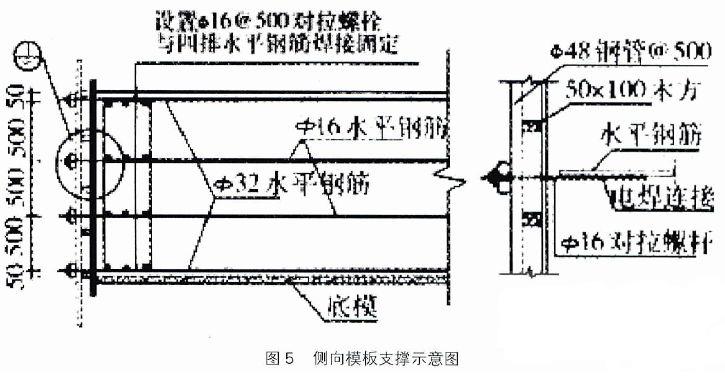

　　1600mm厚板側邊模板采用18mm厚木膠合模板，50mm×100mm木楞@300mm，外橫楞采用雙根φ48×35mm鋼管，下端及上口離側模邊50mm，中部間距@500mm，φ16mm對拉螺栓間距為@500mm雙向，并與板內水平鋼筋焊牢，做法（見圖5）。
