一、橋梁組成與分類

　　橋梁由能夠滿足其功能要求的各種不同結構物組成。它有許多類型，不同類型的橋梁，其組成有所不同，但其基本組成大體一致。

　　（一）橋梁的基本組成部分

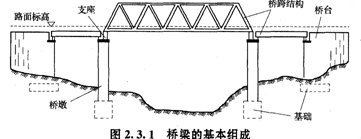

　　橋梁是供鐵路、道路、渠道、管線、行人等跨越河流、山谷或其他交通線路等各種障礙物時所使用的承載結構物。通?？蓜澐譃樯喜拷Y(jié)構和下部結構，見圖2.3.1。

1．上部結構（也稱橋跨結構）

　　上部結構是指橋梁結構中直接承受車輛和其他荷載，并跨越各種障礙物的結構部分。一般包括橋面構造（行車道、人行道、欄桿等）、橋梁跨越部分的承載結構和橋梁支座。

　　2．下部結構

　　下部結構是指橋梁結構中設置在地基上用以支承橋跨結構，將其荷載傳遞至地基的結構部分。一般包括橋墩、橋臺及墩臺基礎。

　　（1）橋墩。橋墩是多跨橋梁中處于相鄰橋跨之間并支承上部結構的構造物。

　?。?）橋臺。橋臺是位于橋梁兩端與路基相連并支承上部結構的構造物。

　　（3）墩臺基礎。墩臺基礎是橋梁墩臺底部與地基相接觸的結構部分。
