問：住宅建筑設計圖通病有哪些？

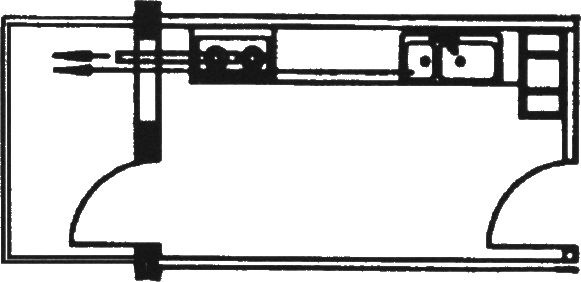

答：4.廚房外墻上的門、窗、排煙孔、排氣孔、暗柱關系不當，使用勉強。

尤其是夾在左右房間，中間有的還凹入一段就更不利，廚房外墻面過窄，在墻上要留的空洞又多，像門、排煙孔、熱水器、排氣孔洞有時還有暗柱。

這就應該在方案階段考慮仔細，不然到定案后很難處理。

圖4

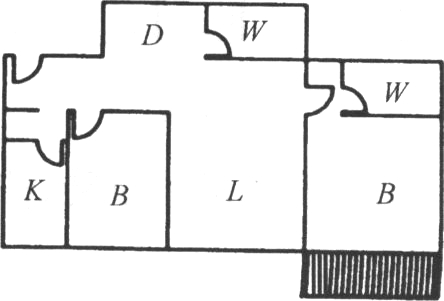

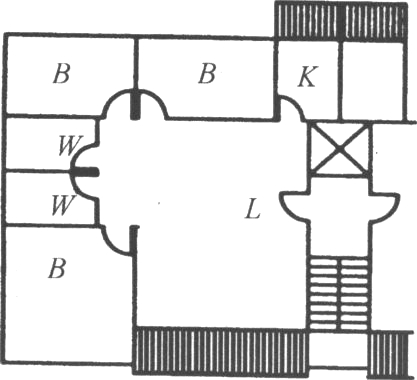

5.廳內門洞數量位置欠妥，墻面欠完整，擺設不便。

作為一家生活中心的起居室大小固然重要，但在同樣大小的廳中，開門位置不當更影響著廳的使用和觀瞻。

圖5A

圖5B

這個起居廳里幾乎所有墻上都有門洞（通縣×××家園），共計七個，影響著家具的擺放。所以必要的門洞位置必須與家具布置同時考慮，門洞之間要有足夠長度。

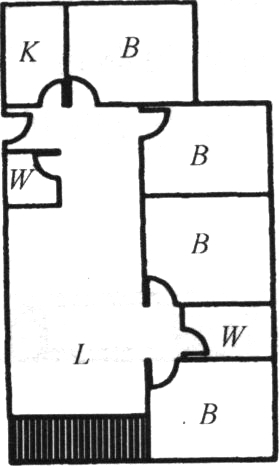

6.樓層內垃圾存放缺乏合理安排。

這種情況雖然“九五”標準有明文規定，必須處理好，但在樓梯公共前室因防火要求不能放，而在走道兩側分戶范圍內也不好安置，因此缺乏合理安排，曾出現把垃圾存放在前室窗外的對付的辦法。

圖6
