問：上海環球金融中心鋼柱、桁架用全站儀快速測量定位是如何做的？

答：傾斜鋼柱、巨型斜撐主要用全站儀測量定位，配置電腦和AutoCAD繪圖軟件，按照1：1比例繪圖，捕捉要定位的點位坐標，將設計坐標值依編號存入全站儀中，操作人員利用儀器具有的測量放樣程序，測量構件上的控制點坐標，儀器顯示該點的坐標偏差值，校正人員及時進行校正。

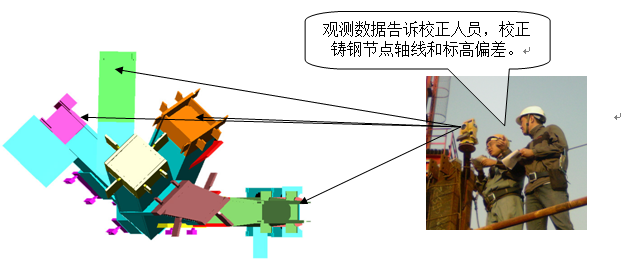

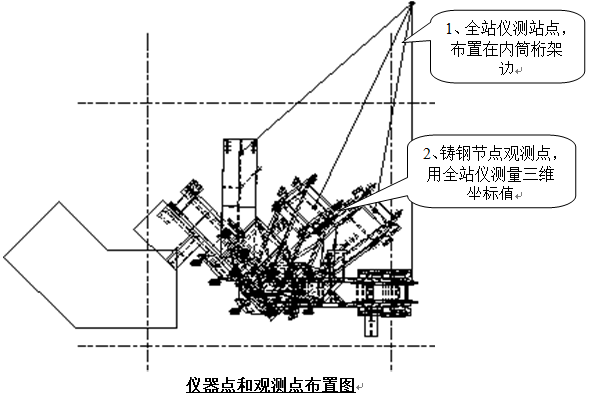

以91層鑄鋼節點的校正來介紹全站儀快速測量定位技術：鑄鋼節點吊裝完，測量校正人員根據鑄鋼件上點的三維坐標，對鑄鋼節點進行校正，方法如下圖：

91層到頂為全鋼結構，易受溫差、塔吊運動等影響，經常有輕微晃擺。對施工測量控制點進行多次重復投遞，以保證點位精度。
