4、箍筋的長度

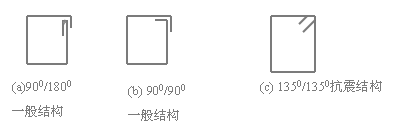

　　箍筋的末端應作彎鉤，彎鉤形式應符合設計要求。當設計無具體要求時，用Ⅰ級鋼筋或低碳鋼絲制作的箍筋，其彎鉤的彎曲直徑D不應大于受力鋼筋直徑，且不小于箍筋直徑的2.5倍；彎鉤的平直部分長度，一般結構的，不宜小于箍筋直徑的5倍；有抗震要求的結構構件箍筋彎鉤的平直部分長度不應小于箍筋直徑的10倍。

　　箍筋的長度兩種計算方法：

　?。?）可按構件斷面外邊周長減去8個砼保護層厚度再加2個彎鉤長度計算。

　?。?）可按構件斷面外邊周長加上增減值計算。

　?。ㄈ╀摻畹腻^固長度

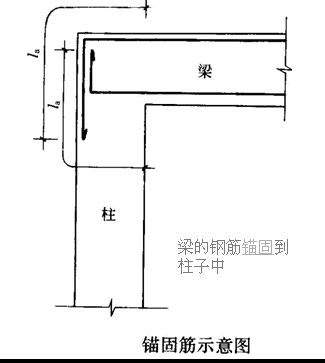

　　鋼筋的錨固長度，是指各種構件相互交接處彼此的鋼筋應互相錨固的長度。如圖所示

　　設計圖有明確規定的，鋼筋的錨固長度按圖計算；當設計無具體要求時，則按《混凝土結構設計規范》的規定計算。

　　GB50010—2002規范規定：

　　（1）受拉鋼筋的錨固長度

　　受拉鋼筋的錨固長度應按下列公式計算：

　　普通鋼筋La=a（fy / ft）d

　　預應力鋼筋La=a（fpy / ft）d

　　式中fyfpy— 普通鋼筋 、預應力鋼筋的抗拉強度設計值；

　　ft—混凝土軸心抗拉強度設計值，當混凝土強度等級高于C40時，按C40取值；

　　d—鋼筋直徑a —鋼筋的外形系數（光面鋼筋a取0.16，帶肋鋼筋a取0.14）。

　　普通鋼筋抗拉強度設計值（N / m㎡）

　　當符合下列條件時，計算的錨固長度應進行修正：

　　1、當HRB335、 HRB400及 RRB400級鋼筋的直徑大于25mm時，其錨固長度應乘以修正系數1.1；

　　2、當HRB335、 HRB400及 RRB400級的環氧樹脂涂層鋼筋，其錨固長度應乘以修正系數1.25；

　　3、當HRB335、 HRB400及 RRB400級鋼筋在錨固區的混凝土保護層厚度大于鋼筋直徑的3倍且配有箍筋時，其錨固長度可應乘以修正系數0.8；

　　4、經上述修正后的錨固長度不應小于按公式計算錨固長度的0.7倍，且不應小于250mm；

　　5、縱向受壓鋼筋的錨固長度不應小于受拉鋼筋錨固長度的0.7倍。
