黃河下游引黃灌溉中的泥沙處理利用

2007-01-23 14:19    【  【打印】【我要糾錯】

  簡介: 黃河下游引黃灌溉中的泥沙主要采取放淤改土、改造低洼鹽堿沙荒地,對黃河下游兩岸發展工農業生產、改善生態環境,起到了重要作用。本文主要從分析計算含沙量沿垂線分布特點,探討渠首防沙的作用,分析灌區泥沙淤積分布特性與泥沙處理利用的關系,分析計算引水引沙對黃河下游河道沖淤影響及入渠泥沙的處理利用等問題。

  關鍵字:灌溉 引水引沙 渠首 沉沙池

  基金項目:國家自然科學基金和水利部聯合資助重大項目(59890200)

  作者簡介:程秀文(1935-),女,黃科院教授級高工。

  1 前言

  黃河下游引黃灌溉自1952年人民勝利渠開始灌溉以來,經歷了試辦、大辦、停灌、復灌和穩定持續發展的曲折過程。據1990年統計[1],黃河下游共有引黃渠首工程128處,萬畝以上灌區156處。實灌面積由50年代30萬hm2左右,發展到186萬hm2,灌溉用水量112億m3,引沙量1.2億t,分別占黃河下游來水、來沙量的32.9%和18.2%.

  黃河下游兩岸地勢平坦,渠道坡降平緩,這些泥沙進入灌區,如果處理不好,必將引起渠道淤積,甚致引起次生鹽堿。幾十年來,黃河下游的引黃泥沙主要采取大規模沉沙放淤,改良低洼沙堿地,減少渠系泥沙,這樣既防止或減輕渠道泥沙淤積,又可改善生態環境,為發展下游引黃灌溉積累了豐富經驗。由于幾十年的灌溉沉沙,還能利用沉沙的低洼地、鹽堿沙荒地不多了,“以挖待沉”的方法既需很高的經費,還有挖出泥沙如何放置的問題,給黃河下游引黃泥沙處理帶來新的問題。

  2 黃河下游來水來沙和灌溉引水引沙概況

  2.1 黃河下游來水來沙變化概況

  黃河流域經過長期持續的治理和開發,使下游來水來沙量發生很大的變化,直接影響到灌溉的引水引沙量。我們統計了花園口和利津站1952~1996年實測水沙量,前者反映了來水來沙條件的變化,后者還粗略地反映了下游灌溉引水的情況。花園口站多年平均水量為416.5億m3,其中汛期240億m3,占年水量的57.6%;多年平均沙量為11.1億t,汛期9.33億t,占年沙量84%,平均含沙量為26.6kg/m3.可見泥沙主要集中在汛期,汛期含沙量達38.9kg/m3.45年的水沙過程,都呈減少的趨勢。三門峽水庫1974年以后,蓄清排渾運用,非汛期蓄水?dāng)r沙,下游來水量明顯減少,而下游灌溉主要在非汛期,對灌溉引沙是有可能減少的。利津站1951~1996年平均水量為352億m3,較花園口站減少了64.5億m3,大部分是工農業引水和生活用水。這部分減少的水量是逐年增加的,50年代和60年代變化不大,70年代和80年代該站水量只有287.5億m3和298.5億m3,比花園口站分別減少 81.9億m3和128.1億m3,下游工農業用水大幅度增加,80年代的引水量超過100億m3,90年代花園口站的來水量只有246.8億m3,下游引水量仍超過100億m3,到利津站僅145.3億m3.

  2.2 黃河下游灌溉引水引沙情況(表1)[2]

  50年代和60年代年平均引水量分別為21.3億m3和33.4億m3,分別占黃河下游年平均來水量的4.7%和6.4%;引沙量分別為0.55億t和0.53億t,入渠含沙量分別為河道含沙量的75%和67%.70年代和80年代平均引水量分別為84.8億m3和113億m3,為50年代的4~5倍,引沙量分別為1.66億t和1.31億t,分別為50年代的3倍和2.4倍。

表1 黃河下游花園口~利津灌溉引水引沙情況
Situation of water and sediment diversion from the Lower Yellow
River for irrigation at Huayuankou~Lijin Reaches

時 期  耗水量(108m3)  分水比  引沙量(108t)  引水含沙量(kg/m3)  分沙比

1950~1959  21.3  0.047  0.55  25.8  0.75
1960~1969  33.4  0.064  0.53  15.9  0.67
1970~1979  84.8  0.23  1.66  19.6  0.49
1980~1989  113.0  0.27  1.31  11.6  0.62
1950~1990  64.3     1.02  15.9


  3 渠首防沙

  黃河下游灌溉引水均為無壩引水,引水建筑物有涵閘、虹吸和抽水泵站三種,渠道進沙情況基本上可以分為三類:第一類位于河南境內游蕩性河道黃河南岸的渠首,如花園口和黑崗口淤灌渠,渠首布置在險工上,引水渠較短,受壩垛挑流影響,入渠含沙量一般比黃河含沙量大10~20%;第二類位于河南境內黃河北岸的渠首,如人民勝利渠和紅旗渠,引水口位于老灘邊,引水渠長,入渠含沙量較黃河含沙量小,一般偏小10%左右;第三類是布置在山東境內的彎曲河道凹岸的渠首,如位山、打漁張渠,防沙作用較好,入渠含沙量為黃河含沙量的88%.采用武漢水利電力大學提出的含沙量在二維均勻流中的沿垂線分布公式[3],計算花園口和利津站的懸移質不同粒徑的含沙量垂線分布。該公式為

  S=S*β(1+β)/(β+ξ)2

 。1)

  式中參數β=0.2z-1.15-0.11,z為懸浮指標。計算結果從表2可知,泥沙粒徑小于0.03mm的含沙量沿垂線分布比較均勻,水面的含沙量比斷面挾沙力偏小不到10%,而這部分泥沙占下游來沙量的64%;泥沙粒徑大于0.04mm的含沙量沿垂線分布隨著泥沙粒徑增粗,不均勻系數增加,如粒徑為0.06mm時,水面含沙量比斷面挾沙力偏小達30%,這部分泥沙占黃河下游來沙量的16%,即使按上述理想條件來防沙,對總沙量說,渠首防沙的作用不大。

  4 灌區泥沙分布特點

  由于灌區地形平坦,渠系比降平緩,大量泥沙進入灌區,必將引起渠道淤積。為防止或減輕渠道淤積,幾十年來在實踐中積累了豐富的經驗,盡量把泥沙送到田間,有的灌區能把70%以上入渠泥沙送到田間,但大部分灌區送到田間的泥沙不多[1].河南境內渠道比降大,送到田間泥沙可達43.3%,而山東渠道比降小,送到田間泥沙只有8.8%;進入排水系統的泥沙分別為11.5%和6.5%,除此之外,大部分泥沙必須進行處理,否則就將淤積在渠道內,影響灌區的正常運用。由于黃河下游是地上懸河,兩岸堤背存在著大量低洼的鹽堿沼澤地,以及歷史上黃河決口形成的潭坑,將這些地方作為沉沙池進行沉沙,減少入渠含沙量,同時還可以改良土壤,據不完全統計,40年來黃河下游兩岸利用引黃泥沙放淤改土,改造低洼鹽堿沙荒地約20萬hm2.但是,由于長期沉沙,可以放淤沉沙土地不多了,從而增加了處理利用泥沙的困難。

表2 花園口、利津站不同粒徑含沙量沿垂線分布計算成果
Computing result of vertical distribution of sediment concentration
for different sizes at Huayuankou and Lijin gauging stations

   D  S*  S/S*
站名
   (mm)  (kg/m3)  ξ=1.0  0.8  0.6  0.4  0.2  0.0

   0.02  26.65  0.973  0.983  0.994  1.005  1.017  1.028
花  0.025     0.955  0.973  0.990  1.009  1.028  1.047
園  0.03     0.933  0.959  0.985  1.013  1.042  1.072
口  0.04     0.877  0.922  0.970  1.022  1.079  1.140
   0.06     0.733  0.818  0.919  1.039  1.185  1.364

   0.015  25.48  0.982  0.989  0.996  1.004  1.011  1.019
   0.02     0.965  0.979  0.993  1.007  1.021  1.036
利  0.025     0.943  0.965  0.987  1.011  1.035  1.061
   0.03     0.915  0.947  0.981  1.016  1.053  1.093
津  0.04     0.846  0.901  0.961  1.027  1.101  1.182
   0.06     0.678  0.774  0.893  1.042  1.230  1.476


  上述分析表明:下游引黃灌溉的泥沙主要沉在堤背的低洼地,從而增加堤背地面高程,減少臨背高差,表3是山東河段臨背高差的變化情況[4].解放前臨背高差普遍增加,平均每年升高0.067m,1951~1983年除東明上界至渠山十里鋪平均每年升高0.032m外,其余堤段都不同程度的減少,平均每年減少0.003~0.012m.河南河段堤根灘地大部分為高灘,很少上水,背河地面也曾有灌溉放淤,使地面升高,鄭州河段內臨背高差由1933年的3.69m,減少到0.85m,這是十分重要的現象,有人用黃河的臨背高差來預測現行河道的壽命,如果能有計劃地處理灌區泥沙,改良鹽堿沙荒地,改善生態環境,發展生產,同時可以加固堤防,控制臨背高差的發展,延長現行河道的年限。

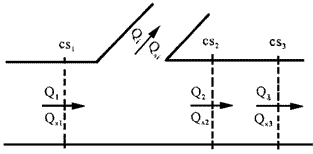

圖1 引水引沙示意圖
Sketch of diversion water and sediment

圖2 引水引沙對河道沖淤影響關系圖
Relationship curves showing the impact of withdrawing water and sedimenton channel deposition and erosion

表3 山東境內歷年臨背高差的變化
Variations of elevation difference of the ground surface bet ween inner
and outer sides of levees in Shandong Province 單位:m

堤 段  1933年  1951年  1983年

東明上界至渠山十里鋪(南岸)  1.28  1.35  2.39
濟南上界至上街子(南岸)     2.81  2.64
陶城埠至鵲山(北岸)     2.65  2.54
鵲山至利津(北岸)  1.44  2.95  2.54


  5 引黃灌溉對下游河道沖淤影響

  這是引黃灌溉中又一個重要問題,自古有“分流必淤”之說,但佟二勛提出了不同看法[5].我們從黃河下游常用的輸沙能力公式出發,假定河道水流為恒定均勻流,灌溉引水引沙不變,分流后河床自動調整,河道很快恢復平衡,推導出灌溉引水對下游河道沖淤影響的經驗關系式(圖1)。

  5.1 河段灌溉引水引沙對本河段河道的沖淤影響

  其關系為

  (ΔW′s1-2-ΔWs1-2)/Ws1=Ps21[(1-aq/Ps21)-(1-q)α2]

 。2)

  根據(2)式計算了不同分流分沙比時對河道增加淤積的情況(圖2)。圖中縱坐標為增淤百分?jǐn)?shù),等于(ΔW′s1-2-ΔWs1-2)/Ws1.由圖可以看出:河段內引水對河道沖淤影響與原河道沖淤(Ps21)、分流比、分沙比和流量指數(α)有關,并得到以下幾點認識:

 。1)Ps21<1時原河道為淤積,Ps21>1時為沖刷。其他條件相同時,原河道淤積時引水對河道增淤作用較沖刷時小。α2=2時,a/Ps21≥2的情況下,引水不僅不增加河道淤積,反而減少淤積。所以分流不一定都會增加河道淤積。

 。2)分沙比對河道沖淤影響是直線關系,分沙比越大,對河道沖淤影響越小,而分流比是呈拋物線關系,即分流對河道有增淤影響,在其條件一定情況下,隨著分流比的變化,引水對河道增淤影響有一個最大值,超過相應此值的分流比以后,對河道增淤影響的作用就越低。

 。3)實際上,當分流比很大時,分沙比是變化的,這種情況下引水對河道可能減少淤積,但由于河道流量減少,過水面積減小,泥沙淤在河槽內,使河道萎縮,這種影響更為嚴重。

  5.2 上段河道灌溉引水對下游河道沖淤的影響

  關系式為

  (ΔW′s2-3-ΔWs2-3)/Ws2=(1-q)α2[1-Ps32(1-q)α3-α2]-(1-Ps32)

 。3)

  由(3)式可以看出:上河段灌溉引水對下河段的沖淤影響主要與河段原來的沖淤狀況(Ps32)、上河段的分流比及流量指數α2,α3有關。采用公式(2)和(3)計算1980~1984年實測黃河下游引水引沙對下游河道沖淤影響。這有兩種情況:一是三門峽、黑石關和小董以上灌溉用水引起的影響,該時期灌溉年用水量162.7億m3,引沙0.54億t,使下游河道增淤0.2億t;二是三門峽、黑石關和小董以下同時引水量106億m3,引沙量1.02億t,使下游河道增淤0.38億t.引黃灌溉對下游河道沖淤影響,還曾用水動力學泥沙數學模型計算1974年7月至1992年6月的水沙系列,計算結果是下游河道平均增淤0.2億t.這樣,黃河流域灌溉用水268.8億m3,使下游河道每年增淤約0.5億t左右,影響還是比較大的。

  6 幾點認識

  1.黃河下游河道是嚴重淤積的 “地上懸河”,兩岸引水灌溉具有足夠的水位,不需要修建樞紐抬高水位引水,也不允許修建樞紐攔沙,把泥沙放在河道里,故目前均為無壩引水;下游來沙主要是顆粒較細的懸移質,沿水深分布較均勻,若采用人工環流或表層取水來減少入渠泥沙會有一定作用,同時,近20~30年來黃河下游來沙量明顯減少,入渠沙量也有所減少,但年均入渠沙量有1.0億多t.說明黃河下游在目前情況下,灌溉引水必引沙,灌區要充分加以利用,變害為利。

  2.黃河下游灌區處理泥沙希望把泥沙送到田間,既可以防止渠道泥沙的淤積,又可以肥田發展生產,但由于黃河兩岸地勢平坦,目前除少數灌區可以把大部分沉沙送到田間外,大部分灌區無法送到田間,幾十年來的經驗表明,利用兩岸低洼、鹽堿、沙荒地修建沉沙池是處理泥沙、解決渠系泥沙淤積的有效途徑,同時還可改良土壤,改善生態環境。據不完全統計,到1990年已經改良土地達20萬hm2.必須指出,由于長期灌溉沉沙,原來的鹽堿洼地已經不多了,采用“以挖待沉”的方法處理泥沙,不僅費用高,并且從沉沙池清理出來的泥沙,堆積占?jí)恨r(nóng)田,如不及時處理,可能給周圍環境帶來沙化問題,給灌區泥沙處理帶來新的問題。

  3.人民治黃以來,通過引黃灌溉發展兩岸生產,同時淤高地面,據1983年以前實測資料分析表明,黃河下游大部分堤段的臨背高差維持不變或略有減小。可以認為,在兩岸一定寬度內有計劃淤高地面,造成“相對地下河”是有可能的。當然對這類問題的研究,不僅是技術問題,還有政策導向、 管理運用等問題。

  4.黃河下游引黃灌溉,有發展工農業生產和改善環境的綜合效益,也有加重河道淤積的影響,特別是水量的減少,以致發生斷流的嚴重現象,對河道萎縮的影響是嚴重的,這是一項復雜的系統工程,有必要進行研究,供宏觀決策參考。

  參 考 文 獻

  [1] 張永昌,楊文海等。黃河下游引黃灌溉供水與泥沙處理。黃河水利出版社,1998.

  [2] 趙文林。黃河泥沙。黃河水利出版社,1996.

  [3] 張瑞瑾,謝鑒衡等。河流泥沙動力學,水利電力出版社,1988.

  [4] 錢意穎,程秀文等。黃河流域灌溉用水與河流環境問題。‘95全國水力學與水工水力學學術討論會論文集。

  [5] 佟二勛。黃河下游引黃供水泥沙問題。中美黃河下游防洪措施學術討論會論文集,中國環境科學出版社,1989.

黃委會水利科學研究院·程秀文,尚紅霞,陳發中,錢意穎
