摘要：傳統污水處理工藝以能消能，消耗大量有機碳源，剩余污泥產量大，同時釋放較多CO2（因耗能）到大氣之中。當今，全球普遍強調的可持續發展經濟模式在污水處理領域也得到體現。因此，研發以節省能（資）源消耗、并最大程度回收（用）有用能（資）源的可持續污水處理工藝已勢在必行，在詳細介紹兩種新近在歐洲出現的可持續處理工藝——反硝化除磷、厭氧氨（氮）氧化的基礎上，提出一個以轉換有機能源（甲烷）、回收磷酸鹽（鳥糞石）、回用處理水（非飲用目的）為目標的可持續城市污水生物除磷脫氮推薦工藝。

　　關鍵詞：歐洲 污水處理技術 除磷 脫氮

　　4、可持續生物除磷脫氮推薦工藝

　　4.1 推薦工藝

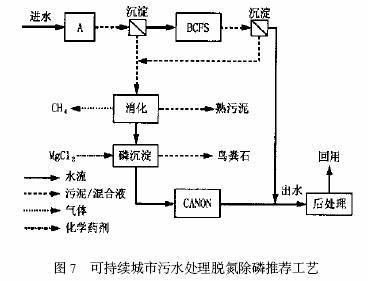

　　以BCFS工藝為代表的反硝化除磷， 及CANON 工藝為代表的厭氧氨氧化作為可持續除磷脫氮關鍵技術的藍本，荷蘭-中國大學間合作研究提出了一針對城市污水處理的可持續除磷脫氮推薦工藝，如圖7 所示。這個推薦工藝突出COD 甲烷化、磷酸鹽回收以及處理水回用等與可持續性密切相關的內容。

　　為了有效轉換污水中過剩COD 為甲烷，早年德國人開發的AB 法[42 ]中A 段被推薦用于濃縮COD.A 段采用很短的污泥齡（8～25 h） ；以這種方式，細菌快速繁殖，約70 %～80 %的懸浮狀和溶解狀的進水COD 能被合成為細菌細胞。在A 段后生物污泥被沉淀分離，然后被送往污泥消化池進行消化、轉化。與來自二沉池的生物污泥相比較，由A 段產生的污泥有著較好的可消化性，最終會導致較低的消化剩余污泥（熟污泥） .A 段濃縮COD 的同時，也必然將相當數量的氮、磷合成于細菌細胞之中。

　　經A 段處理之后水/ 物流被分成兩股： ①泥水分離后的上清液； ②通往消化池的污泥。上清液中所剩COD 被剛好用來脫除剩余的氮和磷。顯然，對這股水/ 物流采用BCFS工藝脫除氮、磷能最小化COD 的消耗量；從BCFS工藝中產生的高磷含量污泥也被送往消化池消化。消化后產生的消化液一般氮、磷濃度很高，且水溫較高（應至少為30 ℃） .一些以回收磷酸鹽為目的的現場試驗表明[43～45 ] ，污泥消化液是污水處理場中最理想的磷源回收之處。因此，污泥消化液首先被引入一沉淀單元內，通過投加鎂化合物（如氯化鎂等） 形成磷酸銨鎂化合物（MAP ，即鳥糞石） 而分離出磷。鳥糞石能被用作植物生長所需之磷源。磷被回收后的消化液采用CANON 工藝脫除濃度仍然很高的氨氮最為合適，因為消化液幾乎不含COD ，加之較高水溫對獲得較完全的厭氧氨氧化率十分有利。

　　雖然經CANON 工藝處理后的出水氨氮濃度一般并不能直接達到排放標準，但此股水流流量很小，同來自于BCFS工藝的出水（大流量、低濃度） 混合后能被稀釋到排放標準以下�？紤]回用時，COD ，N ，P 已分別達標（排放標準） 的出水只需經簡單的后處理便可實現回用于非飲用目的。

　　4.2 效率分析

　　為了定量說明圖7 所示推薦工藝所能完成的處理效率，此處以荷蘭一正在建設中的城市污水處理廠所接收的水質、水量為例進行處理效率分析。該處理廠所接收的平均污水量為8 500 m3/ d ；平均水質如下： COD = 625 mg/ L ， TKN = 60 mg/ L ， TP =9.5 mg/ L .

　　根據經驗數據，約有40 %的進水總氮在A 段中能被合成到細菌細胞中。如果以離心機來分離消化液，高達1 200 mg/ L 的氨氮會出現在消化液中[46 ] .假設來自A 段普通生物污泥含氮、磷量分別為8 %和2 %（來自于BCFS工藝生物污泥磷含量可高達12 %） ；進入消化池的污泥COD 有一半可轉化為甲烷（這些假設數據均為實際經驗值） .理論上，這意味著高達300 mg/ L 的磷可能存在于消化液中�？梢姡瑥南�化液中回收磷酸鹽是十分必要的。

　　以上述經驗數據及15 ℃水溫為依據，可借助于數學模擬以及各處理單元可達到的實際處理效果建立有關COD ，N ，P 的物料平衡，計算結果詳見圖8 .按40 %進水氨氮在A 段內被合成到細菌體內計算，則相應有74 %的進水COD（其中約1/ 3 被氧化供合成能量之用） 和60 %的進水總磷在A 段內被轉化。剩余26 %的COD 被引入BCFS工藝，以去除剩余60 %的氮（至出水到8 mg/ L） 和37 %的磷（至出水到0.5 mg/ L） .BCFS工藝以20 d 污泥齡運行，產生的剩余污泥量很少（僅為進水總COD 的6.6 %） .

　　因約50 %污泥形式的COD 在消化階段被轉化為甲烷，所以，相應會有一半的氮、磷由于細胞的分解而釋放到環境中（消化液） ；另一半COD ，N ， P 則以熟污泥形式存在。如果使用氯化鎂作為沉淀劑，消化液中97 %的磷能以鳥糞石形式沉淀[44 ] ，這相當于有46.2 %的進水磷可被回收。

　　CANON 工藝被作為最后一個處理單元，處理磷回收后氨氮含量仍然很高的消化液。對CANON工藝的數學模擬表明，在30 ℃，如果工藝參數控制得當， 可以達到90 % 的總氮去除率[40 ] .盡管CANON工藝并不能將消化液中的氨氮去除殆盡，但此股水流流量較小，同來自于BCFS工藝很大出水流量混合后并不會使總的出水濃度升值太高。在此例中，出水總的COD ，N ， P 的濃度分別為30 mg/ L（非生物降解性） 、9 mg/ L 和0.6 mg/ L .

　　4.3 可持續性

　　上述舉例分析中，COD 直接氧化（分解） 而生成CO2 的數量被減低到了最小程度。A 段中26 %的COD 的分解是為另外48 %的COD 合成提供能量，是生物污泥形成（COD 濃縮） 所必不可少的條件；A段后剩余26 %COD 剛好被用于反硝化除磷，而非簡單分解。因為僅60 %的進水總氮負荷需經反硝化除磷脫除，所以，脫氮所必需的碳源（COD） 也相應節省。這樣，被節省或過剩的COD（共48 %） 便能被用于甲烷化。再者，無論是COD 氧化、反硝化除磷、還是亞硝化都能節省很多耗氧量，因此，推薦工藝的可持續性顯而易見。推薦工藝與傳統工藝計算所得重要處理效率數據見表2 .

　　注：表中數據表示去除單位質量的污染物，所消耗的或產生的物質的量，如0.48 kgP/ kgP 表示去除1 kgP 可回收磷酸鹽（以P 計） 0.48kg.

　　與傳統工藝相比較，推薦工藝在表2所列的各個方面均具可觀的可持續性。

　　4.4 工藝評估

　　推薦工藝中雖涉及多個處理單元，但象AB 法、BCFS工藝、污泥消化、磷酸鹽回收等多已用于工程實際，并取得了良好的運行效果。在建筑結構方面，新穎的BCFS工藝同心圓平面設計成為真正意義上的“UNITAN K”構造。盡管CANON 工藝仍在研發之中，但試驗、現場觀察以及對其所做的數學模擬無疑會加速它在工程中的應用。因此，推薦工藝并不存在任何技術方面的難題。

　　多個處理單元被合并于推薦工藝中無疑會導致基礎建設（工程建設與材料等） 費用增高。然而，推薦工藝之可持續性的貢獻必將降低運行管理費用（主要是電力消耗和污泥處置） .此外，磷酸鹽回收與處理水回用還能帶來潛在的經濟價值，對緩解磷與水資源危機有現實意義；顯著減少的CO2 釋放量對控制溫室效應也有著不可低估的積極作用。

　　參考文獻

　　1 　van Loosdrecht M C M ，et al. Environmental impacts of nutrient removal processes ：case study. Envir Engrg ，1997 ，123 ：33～40.

　　2 　Mulder A. Anaerobic ammonium oxidation. US patent documents427849 （507884） ，1992

　　3 　Osborn D W，Nicholls H A. Optimization of the activated sludge process for the biological removal of phosphorus. Prog Water Technol ，10 （1/ 2） 261～177

　　4 　Kuba T ， et al. Phosphorus and nitrogen removal with minimal COD requirement by integration of denitrifying dephosphatation and nitri2fication in a two2sludge system. Water Res 1996 ， 30 （ 7） ： 1702 ～1710

　　5 　Mino T ，et al. Microbiology and biochemistry of the enhanced biological phosphate removal process. Water Res ，1997 ，32 ：3193～3207

　　6 　Hao X D ，et al. Contrbution of P2Bacteria in BNR processes to overall effects on the environment . Water Sci and Technol ，2001 ，44 （1） ：67～76

　　7 　van Loosdrecht M C M ，Jetten M S M. Microbiological conversions in nitrogen removal ，Water Sci and Technol ，1998 ，38 ：1～7

　　8 　Srinalth E G，et al. Rapid removal of phosphorus from sewage by activated sludge. Experienta ，1959 ，15 ：339～340

　　9 　Rensink J H. Biologische defosfatering en procesbepalende factoren. In ：NVA Symposium Proceedings. Nieuwe ontwikkelingen en praktilkervaringen in Nederland en Zewden （in Dutch） ，1981

　　10 van Loosdrecht M C M ，et al.Biological phosphorus removal processes. Microbiol Biotechnol ，1997 ，48 ：289～296

　　11 van Loosdrecht M C M ，et al. Upgrading of wastewater treatmentprocesses for integrated nutrient removal2BCFS òprocess. Water SciTechnol ，1998 ，37 （9） ：209～217

　　12 Brandse F ，van Loosdrecht M C M. Sewage treatment and methods for phosphate recovery in the BCFS ò process. Water Sci Technol

　　13 Smolders ，et al. Steady state analysis to evaluate the phosphate removal capacity and acetate requirement of biological phosphorus removing mainstream and sidestream process. Water Res ， 1996 ， 30 ：2748～2760

　　14 Broda E. Two kinds of lithotrophs missing in nature. Z Allg Mikrobiol ，1975 ，17 ：491～493

　　15 van de Graaf A A ，et al. Autotrophic growth of anaerobic ammonium-oxidizing bacteria in a fluidized bed reactor. Microbiol ， 1996 ，142 ：2187～2196

　　16 Strous M ，et al. The sequencing batch reactor as a powerful tool for the study of slowly growing anaerobic ammonium-oxidizing microorganisms. Mocrobiol Biotechnol ，1996 ，50 ：589～596

　　17 Strous ，et al. Key physiology of anaerobic ammoniumoxidation. Environ Microbiol ，1999 ，65 ：3248～3250

　　18 Turk O ，Mavinic D S. Stability of nitrite build up in an activated sludge system. J Water Pollut Contr Fed ，1989 ，61 ：1440～1448

　　19 Rahmani H ，et al. Nitrite removal by a fixed culture in a submerged granular biofiltre. Water Res ，1995 ，29 ：1745～1753

　　20 Brouwer ， et al. Behandelling van sticstofrijke retorstromen op rioolawaterzuiveringsinstallaties ， enkelvooudig reactorsystem voor deverwijdering via nitrient . STOWA rapor 96 - 01 ，STOWA Utrecht ，the Netherlands（in Dutch） ，1996

　　21 Hellinga ，et al. The SHARON process ：an innovative method for nitrogen removal form ammonium2rich wastewater. Water Sci Technol ，1998 ，37 （4/ 5） ：183～187

　　22 Hellinga ，et al. Model2based design of a novel process for ammonium removal from concentrated flows. Mathematical and Computer Modeling of Dynamical Systems ，1999 ，5940 ：251～271

　　23 Hunik J H. Engineering aspects of nitrification with immobilized cell. PhD thesis ，Wageningen Agricultural University ， the Netherlands ，1995

　　24 Garrido J ，et al. Influence of dissolved oxygen concentration on nitrite accumulation in a biofilm airlift suspension reactor. Biotechnol Bioeng ，1997 ，53 ：168～178

　　25 Bernet N. Nitrification at low oxygen concentration in biofilm reactor. Envir Engrg ，2001 ，127 （3） ：266～271

　　26 Siegrist H ，Gujer W. Demonstration of mass transfer and pH effects in a nitrifying biofilm. Water Res ，1987 ，21 ：241～248

　　27 Jayamohan S ，et al. Effect of DO on kinetics of nitrification. Water Supply（Sweden） ，1988 ，6 ：141～150

　　28 Stevens D K. Dynamic model of nitrification in a fluidized bed. Envir Engrg ，1989 ，115 （5） ：910～929

　　29 Laanbreok H J ，Gerards S. Competition for limiting amounts of oxygen between Nit rosomonas europaea and Nit robacter wi nogradsky grow in mixed continuous cultures. Archives of Microbiology ，1993 ，159 ：453～459

　　30 Sheintuch M ，et al. Substrate inhibition and multiple states in a continuous nitrification process. Water Res ，1995 ，29 （3） ：1811～1818

　　31 Wanner O ， Gujer W. A multispecies biofilm model. Biotechnol Bioeng ，1986 ，28 ：314～328

　　32 Denac M ，et al. Modeling of experiments on biofilm penetration effects in a fluidized bed nitrfication reactor. Biotechnol Bioeng ，1983 ，25 ：1841～1861

　　33 van Loosdrecht M C M ， Jetten M S M. Method for treating ammonia-comprising wastewater. PCT/ NL97/ 00482 ，1997

　　34 Jeeten M S M ，et al. Towards a more sustainable municipal wastewater treatment system. Water Sci Technol ，1997 ，35 ：178～180

　　35 van Dongen U ， et al. The SHARON òOANAMMOX process for treatment ammonium rich2wastewater. Water Sci. Technol ，2001 ，44（1） ：153～160

　　36 Strous M ， et al. Effects of aerobic and micro2aerobic conditions on anaerobic ammonium2oxidizing （Anammox） . Envir Microbiol ，1997 ，63 （4） ：2446～2448

　　37 Siegrist H ，et al. （1998） . Nitrogen removal loss in a nitrifying rotating contactor treating ammonium2rich wastewater without organic carbon. Water Sci Technol. ，38 （8/ 9） ，241 - 248

　　38 Helmer C ，et al. Nitrogen loss in a nitrifying bilfilm system. Water Sci Technol ，1999 ，39 （7） ：13～21

　　39 Strous M. Anammox and nitrification. In ：Microbilogy of Anaerobic Ammonium Oxidation （ PhD thesis） ，68～81 ， ISBN90 - 9013621 -5 ，the Netherlands ，2000

　　40 Hao X D ，et al. Sensitivity anslysis of a biofilm model describing a onstage completely autotrophic nitrogen removal （CANON） process. accepted for publication in Biotechno and Bioengng ，2002 ，77 （3） ：266～277

　　41 Hao X D ， et al. Model2based evaluation of the behavior of theCANON process with variable temperature and inflow. Water Res（in press）

　　42 Boehnke B. Moeglichkeiten Abwasser reinigung durch das‘Adsorption2Belebungs2verfahren’。 GWA29 ， Schrifureihe des Instituts fuer Siedlungswsserwirtschaft der RWTH Aachen ， Germany （ in German） ，1978

　　43 Momberg G A ，Ollermann R A. The removal of phosphate by hydroxyapatitie and struvite crystallisation in South Africa. Water Sci &Technol ，1992 ，26 ，987～996

　　44 Jaffer Y，et al. Assesing the potential of full scale phosphorus recovery by struvite fornmation. Water Sci Technol （in press）

　　45 Battistoni P ，et al. Phosphorus removal from a real anaerobic supernatant by struvite crystallization. Water Res ， 2001 ， 35 （ 9） ： 2167 ～2178

　　46 Mulder J W， et al. Full scale application of the Sharon process for treatment of reject water of digested sludge dewatering. Water Sci & Technol ，2001 ，43 （11） ：127～134 （續完）
